产品名称:气体传感器/模组/转换板
产品型号:SGA-700A/B/C/D
生产厂商:深国安
产品数量:不限
产品单价:电议

SGA-400/700系列

智能型气体传感器模组

气体传感器/模组/转换板

一、产品简介

SGA-400/700系列智能型气体传感器模组是深国安电子自主研发生产的一款标准化、模块化气体检测产品;主要为解决气体检测种类繁多、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题;采用我司生产的SGA-400/700系列智能型气体传感器后,只需开发一款产品,即可快速响应客户对不同气体种类检测的需求;且生产过程简化,即买即用,无需再次标定,大幅度降低企业的研发和生产成本,产品品质也可立即提升到国际*水准。



SGA-400A700A系列智能型气体传感器模组自2015年上市以来,以其独到的创新理念和可靠性能,受到客户的一致好评;为了追求更加*的品质和更好的用户体验,深国安又于2018年相继推出了SGA-400B/700B/700C/700D系列四款产品。具体区别请参照以下列表;



SGA-400/700系列智能型气体传感器模组虽然体小巧易用,但里面是满满的黑科技;具体检测原理为:先将国外原装进口的气体传感器进行信号放大、数据处理、智能计算后,再进行全量程三点温湿度补偿。然后再用高度的标准气体进行数据校准。因此,体积更小、价格更低、性能更加优良稳定;客户购买后,无需任何操作,无需再次标定,可直接采集处理后的标准信号(0-5V之间任意电压和TTL数字信号),上传到PLCDCSDDC、数据采集仪等上位机系统上;方便快捷、节约成本;产品广泛应用于科研、数据采集、气体监测、过程化控制、物联网、无人机、工业机器人、网格化大气环境监测仪、微型空气质量监测站、有毒气体检测等领域。



二、产品特点

外观、技术;

体积小、重量轻、功能强大;

已标定,无需二次开发,即买即用;

产品一次对接,即可对应1000多种气体检测,一劳永逸;

产品标准化,任何气体都可以做成尺寸结构统一、信号输出统一、使用方法统一;

本质安全型电路设计,安全可靠;

兼容红外、电化学、催化、半导体、PID等不同技术原理传感器,功能强大;

自带温度补偿和数据校准功能,产品稳定,一致性好;

内置世界*品牌气体传感器,反应灵敏,测量*,寿命长久;

双信号输出(电压+TTL数字信号),方便客户使用;

定制镀金插座,拔插容易,固定牢靠;

气体流体工程学设计,进气流畅;

自然扩散式和主动吸入式两种采样方式可选;

免费提供测试软件和通讯协议,方便产品调试和系统对接;

内部数据和指令开放,方便客户做二次修正或更改;

可选配多组信号转换板,将多个模组信号统一输出为RS485RS232USB数据接口;

上万客户的一致选择;

三、产品参数

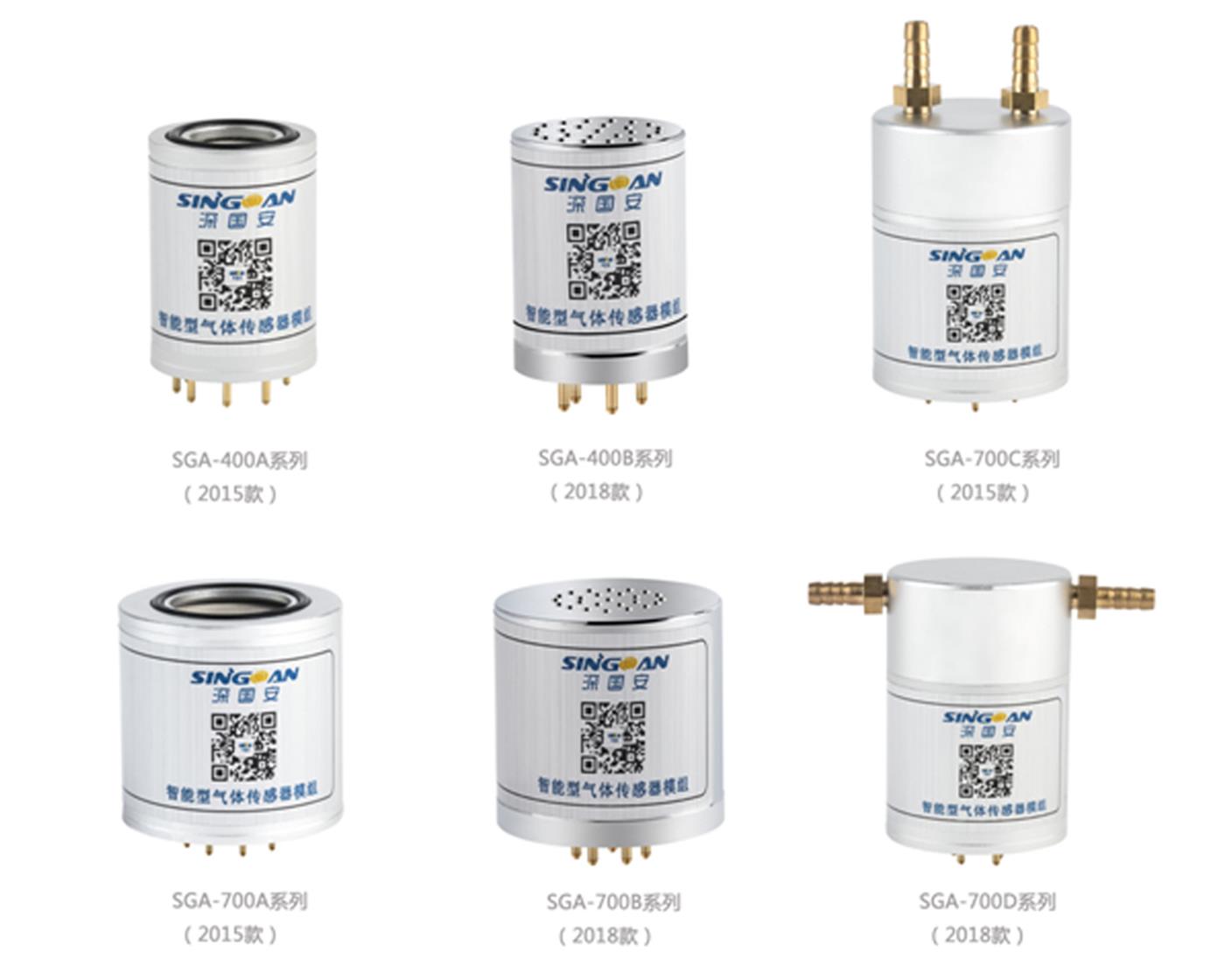

SGA-400A系列

SGA-400B系列

SGA-700A系列

SGA-700B系列

SGA-700C系列

SGA-700D系列

图片参考

上市日期

2015

2018

2015

2018

2015

2018

产品属性

超微型                        气体传感器模组

新超微型              气体传感器模组

高精度型                 气体传感器模组

新高精度型                   气体传感器模组

一体泵吸式

气体传感器模组        (上下通气)

一体泵吸式

   气体传感器模组         (左右通气)



史上*小的智能气体传感器,已标定,即插即用

 SGA-400A基础下直径加大1mm,高度缩小1mm。电路升级,更*

史上*精度、*小体积的智能气体传感器,可识别到1ppb

SGA-700A基础下电路升级、尺寸优化、针脚加粗加长。性能更稳定

一体泵吸式设计,连接紧密不漏气。

一体泵吸式设计,连接紧密不漏气。

输出信号

5V0-5V电压+ TTL

5V0-5V电压+ TTL

5V0-5V电压+ TTL

24V:4-20mA+TTL

5V0-5V电压+ TTL

5V0-5V电压+ TTL

24V:4-20mA+TTL

5V0-5V电压+ TTL



21.5mm

22.5mm

33.5mm

34.5mm

33.5mm

33.5mm



31mm

30mm

31mm

30mm

49mm

49mm

针脚数量

7

5

7

5

7

5

针脚长度

3.5mm

5.5mm

3.5mm

5.5mm

3.5mm

5.5mm

针脚直径

1mm

1.5mm

1mm

1.5mm

1mm

1.5mm

表面处理

哑砂

电镀

哑砂

电镀

哑砂

电镀



20g

25g

30g

35g

45g

45g

全尺寸图

检测气体

依据气体而定

化 学 式

依据气体而定

检测原理

电化学、催化燃烧、红外线、PID、半导体、光学波导、MOS(依具体气体而定)

检测量程

01510501005001000500010000(根据传感器和技术原理而定)

分 辨 率

0.0010.010.1125(根据传感器和技术原理而定)



PPM%LEL%VOLmg/m3ug/m3

工作温度

-20+50(特殊要求请咨询)

工作湿度

95%RH无结露

工作压力

86106Kpa

设计标准

GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》
GB 12358-2006
《作业场所环境气体检测报警仪通用技术要求》

《环境空气质量标准》(GB3095-2012

执行标准

GB3836.1-2010《爆炸性气体环境用电气设备 *部分:通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d” 》

Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》

数字信号格式

数据位:8             停止位:1              校验位:无

工作电压

5V±1%



电化学:≤50mA        催化燃烧/红外/PID/半导体:≤100mA



≤±3%

响应时间

30ST90

重 复 性

≤±2%

线性误差

≤±2%

零点漂移

≤±1%F.S/年)

外壳材质

铝合金

表面处理

电镀

防爆等级

本质安全型

防护等级

IP55
